Kako izbrati pravi odklopnik za zaščito pred kratkim stikom in preobremenitvijo?

Različni scenariji zahtevajo različne vrste odklopnikov, da zagotovijo ustrezno zaščito in enostavno namestitev:

Stanovanjski/civilni scenariji

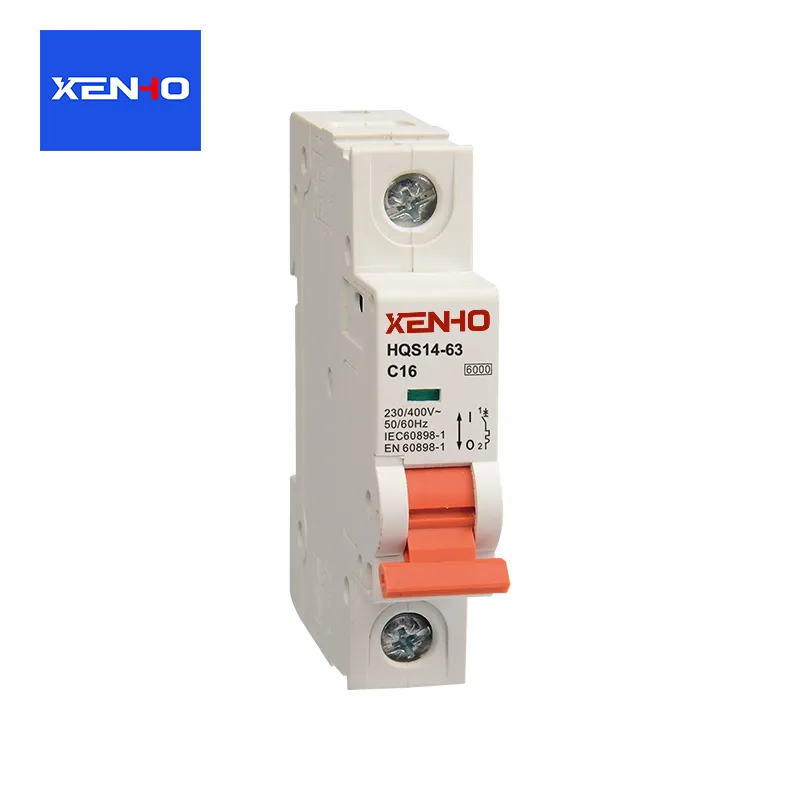

IzberiteMiniaturno vezje Breakers(MCB)

Značilnosti: Majhna velikost, poceni, vgrajen termomagnetni sprožilec (zagotavlja zaščito pred preobremenitvijo in kratkim stikom), primeren za montažo na DIN letev v razdelilnih omaricah;

Predlogi za izbiro: uporabite krivuljo B za tokokroge razsvetljave, krivuljo C za tokokroge vtičnic/klimatskih naprav in krivuljo C/D za visokozmogljive naprave (kot so klimatske naprave 3P).

 Industrijski/komercialni scenariji (tok visoke obremenitve)

Tok 63~630A: IzberiteOdklopniki v oblikovanem ohišju(MCCB), ki podpira ročno/električno delovanje, močno prekinitveno zmogljivost in razširljivo funkcionalnost z dodatnimi dodatki;

Tok >630A: IzberiteZračni odklopniki(ACB), ki se uporablja za dohodne linije/bus vezi v prostorih za distribucijo električne energije, ki zagotavlja selektivno zaščito za preprečevanje obsežnih izpadov električne energije med napakami.

 Vlažni/visoki scenariji osebnih varnostnih zahtev

IzberiteOdklopniki na diferenčni tok(RCBO), ki vključuje zaščito pred puščanjem na osnovi MCB, ki zagotavlja trojno zaščito pred "preobremenitvijo + kratkim stikom + puščanjem", primerno za kopalnice, kuhinje in zunanje tokokroge.

Ključne točke, ki se jim je treba izogibati pri izbiri odklopnikov

Izogibajte se "predimenzioniranosti": uporaba odklopnika z velikim nazivnim tokom za zaščito majhnega tokovnega tokokroga (npr. 100 A MCB, ki ščiti 10 A tokokrog razsvetljave) bo povzročila neuspešno sproženje med preobremenitvijo/kratkim stikom;

Izklopna zmogljivost ne more biti "premalo določena": Dohodni konec mora izbrati visoko stopnjo izklopne zmogljivosti (npr. 10kA), sicer lahko odklopnik eksplodira med kratkim stikom;

Nepravilna izbira krivulje je bistvena napaka: uporaba B-krivulje za tokokroge motorja bo povzročila pogosto moteče izklope, uporaba D-krivulje za tokokroge razsvetljave pa bo zmanjšala občutljivost zaščite pred preobremenitvijo.
